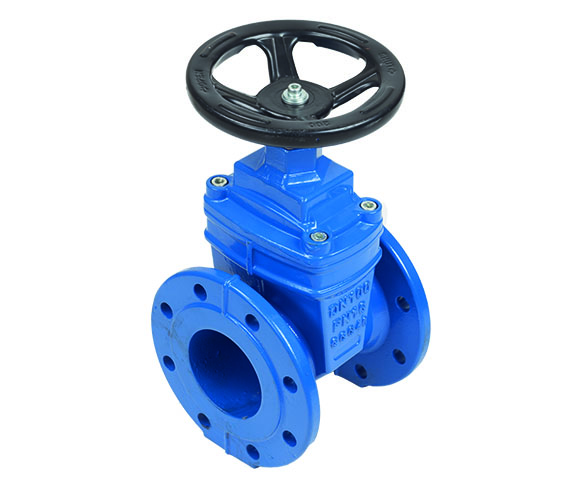

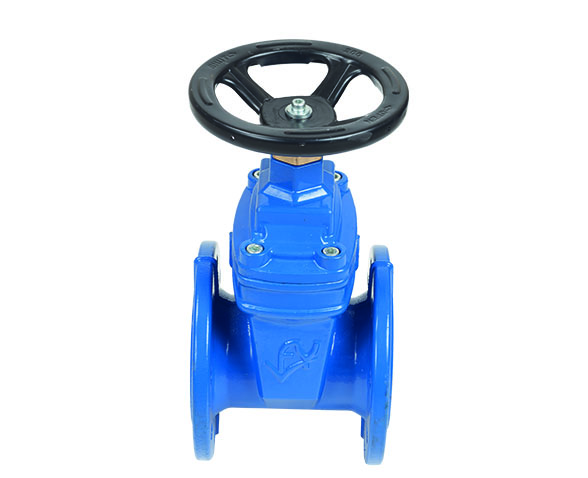

Sfero malzemeden üretilen sürgülü vanalarda miller ovalama yöntemi ile açılmıştır. Miller yekpare olup kilitleme mekanizması yekpare mille bir bütün halindedir.
Mekanizma altında bulunan keçe ring sayesinde su üst kısma geçmez, dolayısıyla vana hat üzerinden sökülmeden O-ring ve sızdırmazlık elemanı değiştirilebilir.
Sürgü vana üzerindeki kanallarda kayarak rijitlik sağlamış olur. Kanala basan elastomer yatak sürtünmeyi azaltmak için poliproplen malzeme ile kaplanmıştır.
ÜRETİM ÇAPLARI | DN 50 - 300 |
BASINÇ SINIFLARI | PN 10-16-25 |
KAPLAMA | EPOXY |
STANDART | EN 558 SERİ 14 |
DÖKÜM STANDARTI | EN 1563:2011 |
ÇALIŞMA SICAKLIĞI | -20° +120°C |
TESTLER | EN 1074 EN 12266 |
TSE STANDARTI | TS EN 1171 |

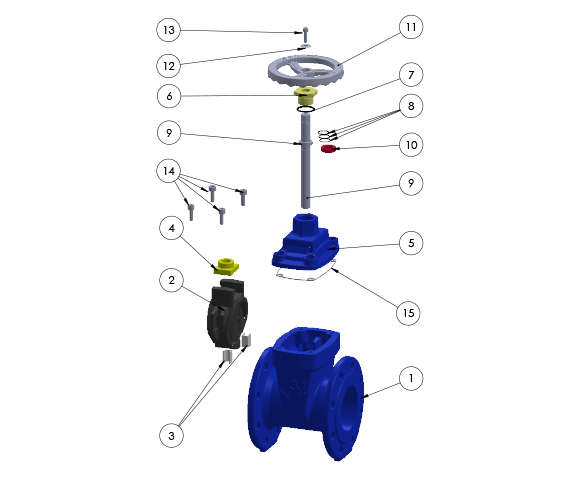

ÖĞE NO | PARÇA ADI | MALZEME | ADET |
1 | GÖVDE | GGG40 | 1 |
2 | TOP | GGG40 | 1 |
3 | TOP RAY | POM | 2 |
4 | TOP SOMUNU | Ms58 | 1 |
5 | KAPAK | GGG40 | 1 |
6 | REKOR | Ms58 | 1 |
7 | ORİNG 32x4 | EPDM | 1 |
8 | ORİNG 24x2 | EPDM | 3 |
9 | MİL | X20Cr13 | 1 |
10 | YAĞ KEÇESİ | NBR POM | 1 |
11 | VOLAN | GGG40 | 1 |
12 | PUL MB | 8,8 | 1 |

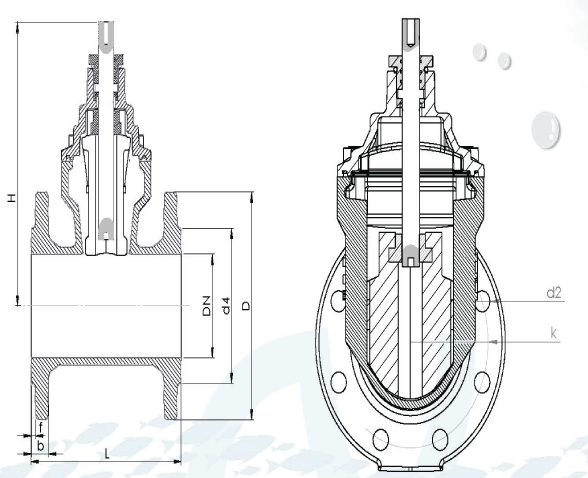

DN | D | k | d 4 | F | b | d 2 | L | H |
Ø50 | 165 | 125 | 99 | 3 | 99 | Ø 19x4 | 150 | 220 |
Ø65 | A | 145 | 118 | 3 | 118 | Ø 19x4 | 170 | 245 |
Ø80 | 200 | 160 | 132 | 3 | 132 | 5 | w | 285 |
Ø100 | 220 | 180 | 156 | 3 | 156 | Ø 19x8 | 190 | 320 |
Ø125 | 250 | 210 | 184 | 3 | 184 | Ø 19x8 | 200 | 350 |
Ø150 | 285 | 240 | 211 | 3 | 211 | Ø 19x8 | 210 | 400 |
Ø200 | 340 | 295 | 266 | 3 | 266 | Ø 23x8 | 230 | 500 |
Ø200 | 340 | 295 | 266 | 3 | 266 | Ø 23x8 | 230 | 500 |
Ø200 | 360 | 310 | 274 | 3 | 274 | Ø 28x12 | 230 | 500 |
Ø250 | 405 | 350 | 319 | 3 | 319 | x | 250 | 620 |
Ø250 | 405 | 355 | 319 | 3 | 319 | Ø 28x12 | 250 | 620 |
Ø250 | 425 | 370 | 330 | 3 | 330 | Ø 30x12 | 250 | 620 |
Ø300 | 445 | 400 | 370 | 3 | 370 | Ø 28x12 | 270 | 650 |
Ø300 | 450 | 410 | 370 | 3 | 370 | Ø 28x16 | 270 | 650 |
Ø300 | 485 | 430 | 389 | 4 | 389 | Ø 31x16 | 270 | 650 |
